Specificații
Tip Sticla: Standard
Putere nominala: 28 kW
Culoare: Antracit
Gama: Otel + Samota
Tip Deschidere: Verticala
Rezervor apa: 50 l
Randament: 83.5 %
Clasa Energetica: A+

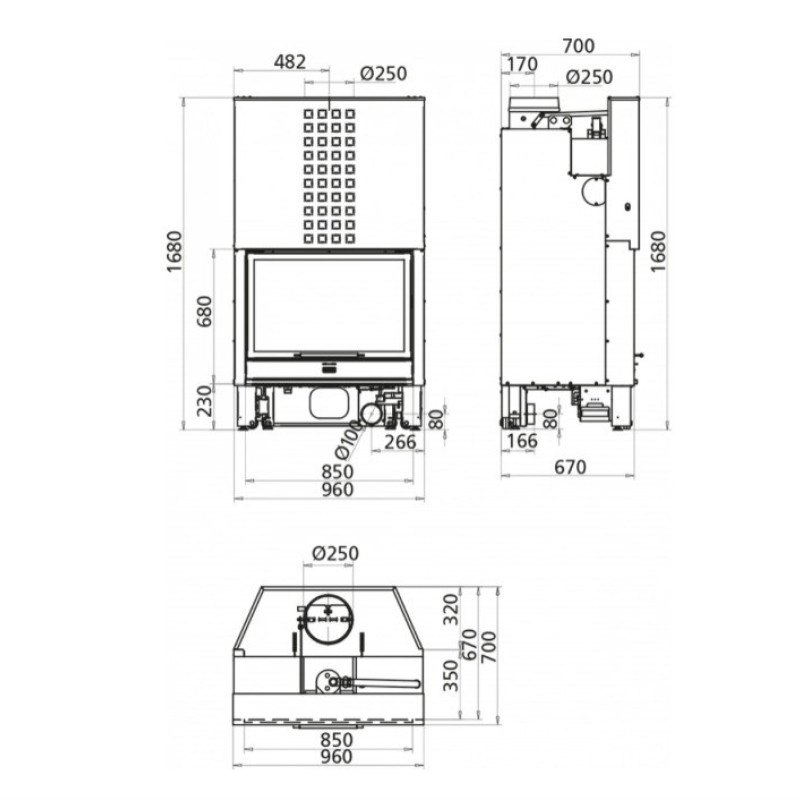

Diametru evacuare:250 mm
Putere maxima: 34.4 kW
Tip ardere: Dubla Combustie
Vizibilitate sticla: 850 x 600 mm
Lungime lemn: 300 mm
Greutate: 346 kg
Garantie: 5 ani
Norme / Standarde: Eco Design , BImSchV 2 (Germania) , Art. 15a B-VG (Austria)
Material: Sticla ceramica speciala care rezista fara probleme la temperaturi foarte ridicate , Otel refractar de inalta calitate cu o compozitie ridicata de carbon pentru o rezistenta ridicata la temperaturi inalte , Captusit la interior cu samota, cu densitate mare, si rezistenta termica de pana la 1000grC. Rezistenta mecanica mare, datorita procesului de uscare urmat de cel de ardere
Putere nominala apa:18 kW

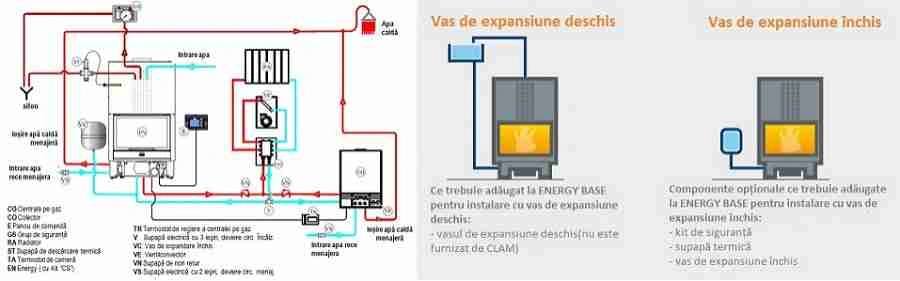

Mod de instalare:
Circuit deschis: - Se instaleaza in circuit deschid si necesita obligatoriu: - vas expansiune deschis cu plutitor metalic. , Circuit deschis+inchis: - Se instaleaza in circuit deschid+inchis (cel mai sigur sistem) si necesita obligatoriu: - kit hidraulic cu pompe si schimbator in placi (vezi optiuni suplimentare) - vas expansiune deschis cu plutitor metalic.
Daca se instaleaza in Circuit inchis necesita obligatoriu: - presiune maxima de lucru de 2 bar. - presiune maxima de incarcare la rece: 1-1.2 bar. - 2x supape de presiune instalate de max. 2,5 bar pe focar. - 2x aerisitoare pe focar. , In circuit inchis se monteaza obligatoriu: - supapa termica de 97 grade pe serpentina de racire - serpentina de racire se monteaza obligatoriu - vas de expansiune min. 10% din volumul de apa din instalatie. - vana de amestec (cu trei cai) sau bypass.
Recomandari: Primi 5 metri se recomanda sa nu fie din PPR sau material compozit. , Puffer de acumulare, pentru un randament mai bun (se dimensioneaza individual dupa marimea locuintei) , Racordarea tur/retur se face pe diagonala. , Mentinerea diametrului de racordare de pe focar pana la primul distribuitor. , Controler electronic pentru admisia de aer si pompe (MSK sau alte automatizari) , A NU se testa la presiuni mai mari de 2 bar
Temperatura gaze evacuare:244 °C
Tip combustibil:Lemn esenta tare (umiditate max ≤ 20%)

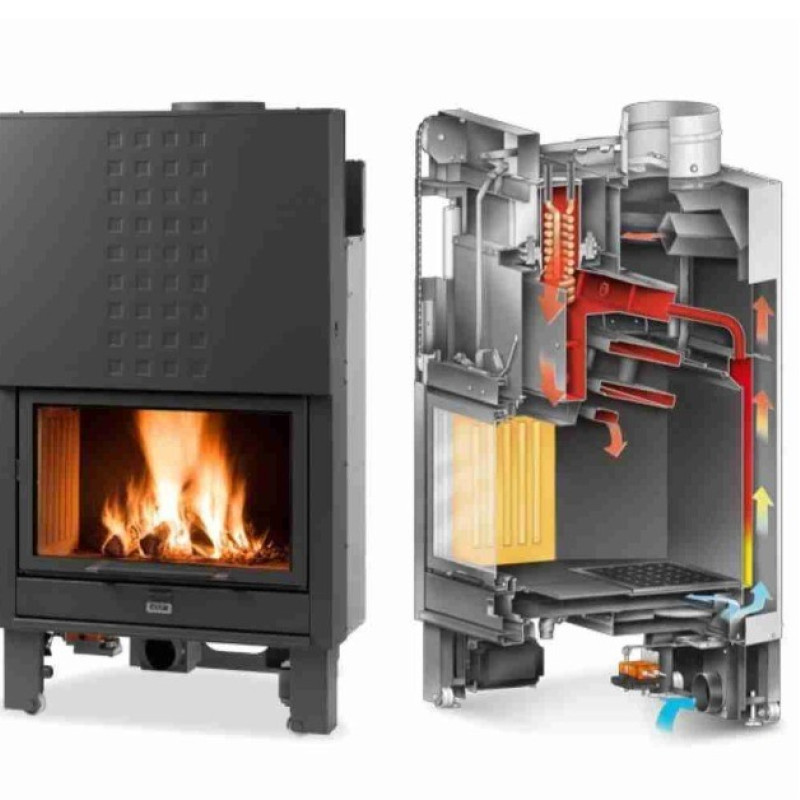

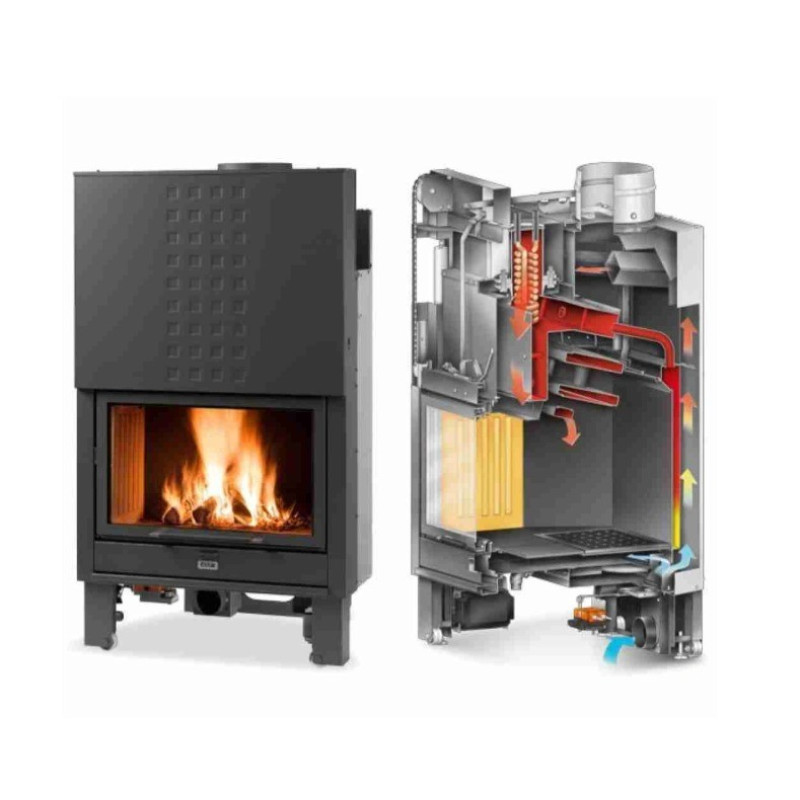

Dotari: Clapeta de tiraj , Deflector pentru extinderea traseului fumului si imbunatatirea schimbului termic , Cenusar pentru o curatare facila , Optional focarul poate fi racordat la aerul din exterior , Serpentina , Prevazut cu tevi, in conul focarului, pentru recuperarea suplimentara a caldurii din gazele de evacuare , Picioare reglabile pentru ajustare, pozitionare si fixare optima
Utilizare:
Pentru incalzire apa la calorifere sau in pardoseala cu un puffer, termofocar cu dimeniuni mari.Model cu deschidere verticala, randament inalt si putere mare. Ideal pentru suprafata de 250 MP.
Descriere si dotari

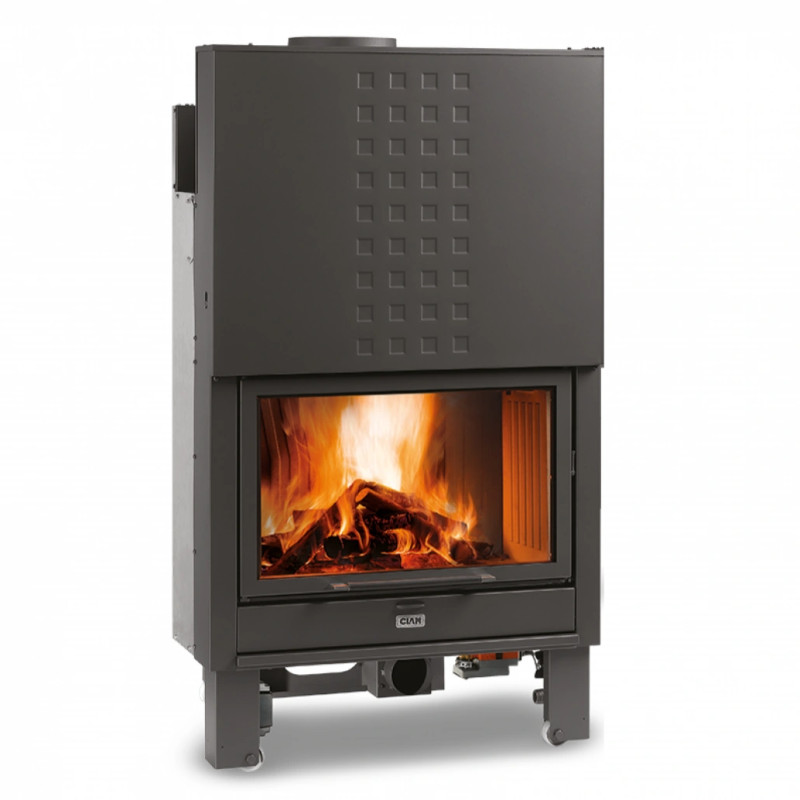

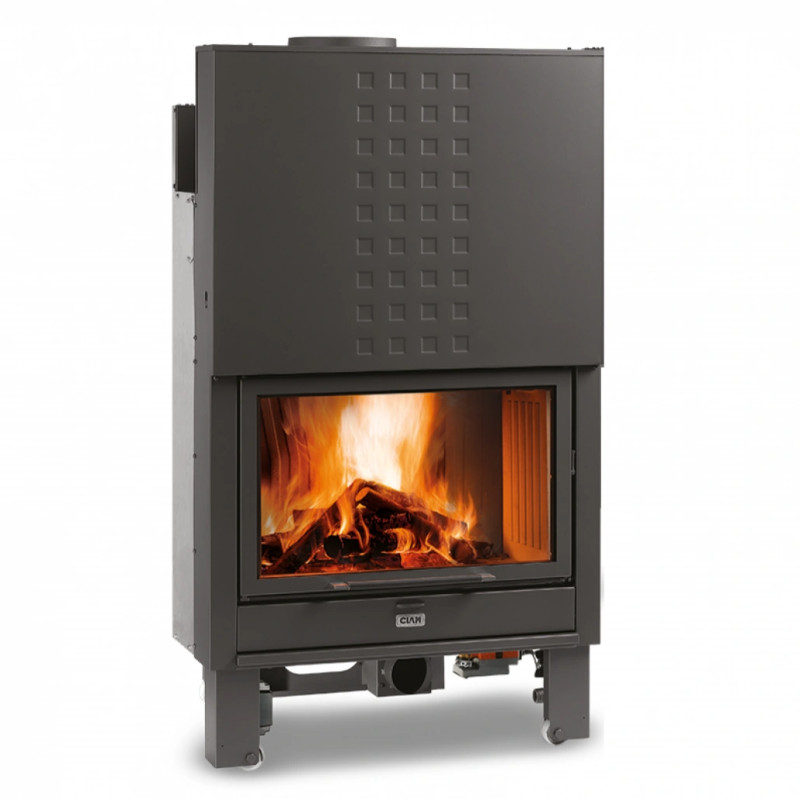

Termosemineul centrala ENERGY 85 este un dispozitiv termic ideal pentru realizarea unui sistem de incalzire pe masura dorintelor tale! Este disponibil in 2 variante, cu dimensiuni si puteri calorice diferite, fiind potrivit pentru incalzirea prin calorifere, ventiloconvectoare, instalatii de incalzire in pardosea, boilere, puffere de acumulare s.a.m.d.

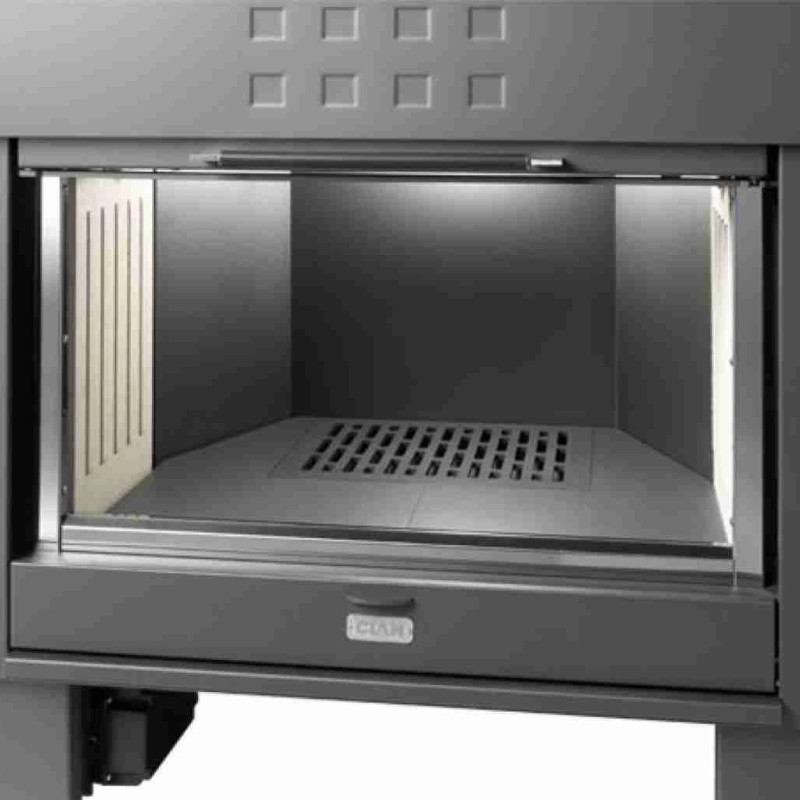

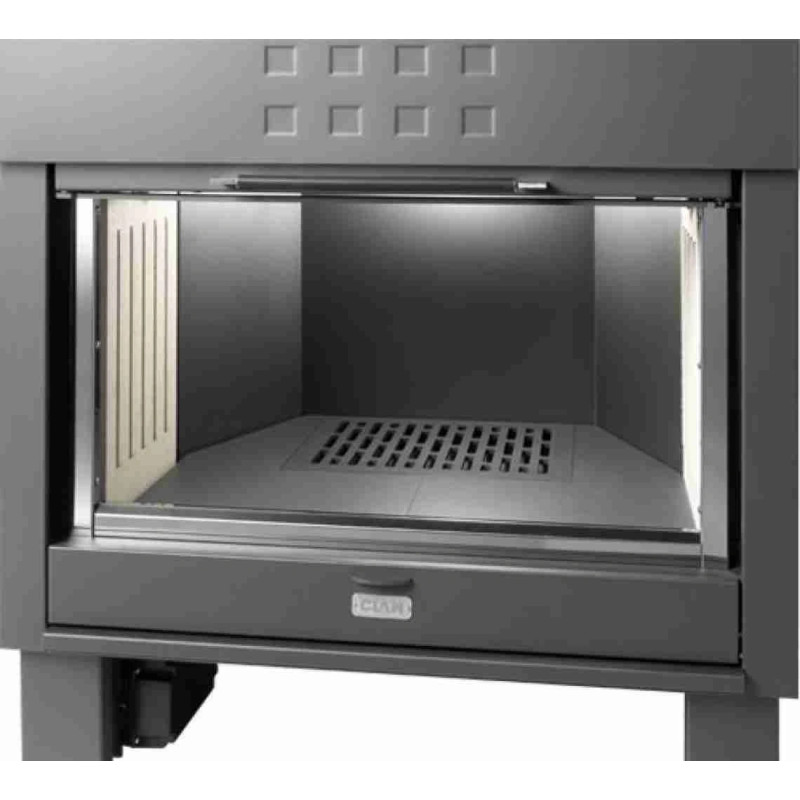

Realizat din otel si tabla cu o grosime generoasa, este dotat cu un grilaj din fonta pe partea de jos a focarului, pentru a garanta durabilitatea odata cu trecerea timpului. Peretii camerei de ardere din otel refractar asigura un randament ridicat si creeaza un chenar estetic excelent focarului.
Calitatea proiectului si a procesului de fabricatie a permis ca ENERGY sa obtina valori de randament de 83,5% (Model Energy 85)
TOTUL SUB CONTROL
Cu ajutorul placii electronice este posibila: vizualizarea valorilor de presiune si de temperatura a apei / a agentului termic al termosemineului si a unui eventual puffer de acumulare, setarea si gestionarea automata a kiturilor optionale. In plus, este prezenta functia de vara/iarna pentru a optimiza productia ACM.
Datorita servo-motorului ce regleaza intrarea aerului necesar combustiei in urmatoarele doua moduri:
- manual in functie de cerintele utilizatorului
- automat in functie de temperatura apei / agentului termic din centrala pentru optimizarea consumului de lemne si a emisiilor de fum in atmosfera. Servormotor ON/OFF (la 75 de grade se inchide).
UN CENUSAR PRACTIC
Cenusarul poate fi scos si golit chiar daca termosemineul este in functiune fara a fi nevoie sa deschideti usa focarului.
- Consum lemn: 7.1kg/h
- Volum incalzit: maxim 800mc (pentru o cerinta termica de 35w/mc)
- Suprafata incalzita: maxim 280mp (calculat cu o inaltime medie de 2.8m)
- Diametru admisie: 100mm
- Cenusar cu posibilitate de golire fara a deschide usa focarului
- Presiune maxima de lucru: 1.5bar (la rece semineul trebuie incarcat cu o presiune de 1bar)
Termosemineul vine in set cu urmatoarele piese:
- Servormotor ON/OFF admisie aer exterior (la 75 de grade se inchide)
- Serpentina de siguranta (necesara la instalatiile in circuit inchis)
- Sonda de temperatura a apei
- Tub de aluminiu cu diametru de 100mm si lungime de 1.5m pentru racordarea aerului din exterior
- Grila de admisie pentru exterior din plastic
- Clapeta de tiraj actionata automat (la deschiderea si inchiderea usii)
- Unitate electronica de control din sticla cu ecran tactil
- Picioare de sprijin pentru reglarea focarului pe vatra
- Roti de teflon pentru miscarea focarului pe podea in pozitie finala
- Cheie detasabila pentru deschis usa pe orizontal (pentru curatare)
Display-ul de control din sticla cu ecran tactil, din dotare, trebuie conectat in faza de instalare urmand sa gestioneze toate fazele de functionare ale Termosemineului, pornirea pompelor P1 si P2 pentru incalzirea instalatiei si poate controla automat o eventuala centrala pe gaz legata in paralel, boiler ACM sau Puffer. In plus acesta gestioneaza controlul aerului necesar combustiei in functie de temperatura apei/agentului termic din echipament, prin intermediul motorasului supapei de aer. Poate gestiona iesiri cu tensiune de 230V pentru un eventual Grill/ rotisor, pentru a face carnea la gratar sau pentru echiparea instalatiei cu alte alte accesorii aditionale.
